Fresa con scanalatura a U con rivestimento DLC per alluminio

Mostre sotto i riflettori

Descrizione

Nel campo della lavorazione moderna, utensili da taglio accurati sono la chiave per ottenere buoni risultati di lavorazione. Questa fresa con scanalatura a U con rivestimento DLC per alluminio è appositamente progettata per la lavorazione dell'alluminio, con struttura unica, rivestimento DLC e design innovativo. Funziona bene in varie attività di lavorazione e fornisce soluzioni accurate ed efficienti per le attività di lavorazione dell'alluminio. La fresa non solo ha eccellenti prestazioni anti-adesione, ma può anche prolungare la durata dell'utensile fino al 100%. Ciò non solo aiuta a ridurre i costi di lavorazione, ma riduce anche la frequenza di sostituzione degli utensili.



Caratteristiche

1. Design con scanalatura a U: questa fresa con scanalatura a U con rivestimento DLC per alluminio adotta un design con scanalatura a U, che aiuta a eliminare le sbavature, mantenere la superficie del pezzo liscia, evitare di danneggiare il prodotto finito e garantire una superficie di alta qualità durante in lavorazione.



2. Rivestimento DLC: la superficie dell'utensile è trattata con rivestimento DLC per fornire prestazioni anti-adesione. Ciò lo rende adatto alla lavorazione di vari materiali metallici non ferrosi, come leghe di alluminio, GFRP, CFRP, leghe di rame e grafite, e fornisce soluzioni per diverse attività di lavorazione.



3. Riduzione della resistenza al taglio: il suo rivestimento gli conferisce caratteristiche di basso attrito, che possono ridurre significativamente la resistenza al taglio, migliorando così l'efficienza di taglio e riducendo il consumo di energia.



4. Finitura e taglio a secco: l'utensile funziona bene nelle operazioni di finitura e può essere utilizzato per il taglio a secco senza lubrificante. Ciò riduce ulteriormente la complessità e l’impatto ambientale del processo produttivo.



Applicazione

• Lavorazione dell'alluminio: questa fresa con scanalatura a U con rivestimento DLC per alluminio offre prestazioni eccellenti nel campo della lavorazione dell'alluminio ed è diventata lo strumento di prima scelta per la lavorazione di parti in lega di alluminio e prodotti in alluminio.

• Lavorazione di materiali compositi: questo strumento ha anche prestazioni eccellenti nella lavorazione di materiali compositi come GFRP e CFRP. Le sue prestazioni antiadesione e l'efficienza di taglio lo rendono adatto alla lavorazione precisa di materiali compositi.

• Lavorazione di leghe di rame e grafite: il suo materiale in lega dura lo rende adatto alla lavorazione di materiali speciali come leghe di rame e grafite e fornisce soluzioni di taglio efficienti e di alta qualità per questi materiali.



Fabbrica





Descrizione del prodotto

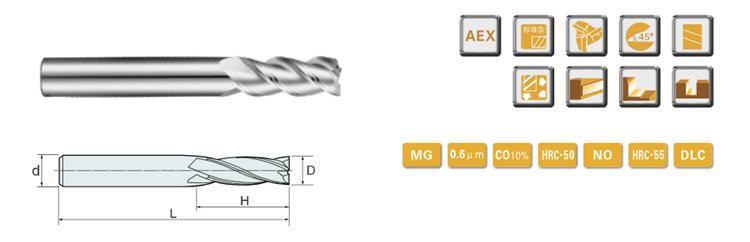

55-60Fresa in carburo HRC a 3 taglienti con scanalatura a U con rivestimento DLC per alluminio





SPECIFICA	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4mm	50 mm
D4*12*D4*50L	4mm	12 mm	4mm	50 mm
D4*16*D4*75L	4mm	16 mm	4mm	75 mm
D4*20*D4*100L	4mm	20 mm	4mm	100mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150mm



Tolleranze
Diametro del flauto	Tolleranza sul diametro della scanalatura	Tolleranza sul diametro del gambo
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Applicazione
Acciaio al carbonio Acciaio legato	Acciaio pretemprato	Altamente temprato				Acciaio inossidabile	Lega di rame	Lega di alluminio
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



Parametri consigliati



Materiale	Acciaio al carbonio, acciaio legato, S45C, FC, FCD, SCM, S50C, SKS...		Acciaio legato, acciaio per utensili SCR, SNCM, SKD11, SKD61.NAK80		Acciaio duro, SKD11
Durezza	HRC30		HRC50		HRC60
Diametro	Velocità di taglio (VC) (mm-1)	Avanzamento (F) (mm-min)	Velocità di taglio (VC) (mm-1)	Avanzamento (F) (mm-min)	Velocità di taglio (VC) (mm-1)	Avanzamento (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Elenco delle materie prime



Grado	Codice ISO	Composizioni chimiche (%)		Granulometria (um)	Proprietà fisico-meccaniche (maggiore o uguale a)			Rivestimento
		Wc	Co		Densità (g/cm3)	Durezza (HRA)	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISINA
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISINA
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO NERO
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (BLU)

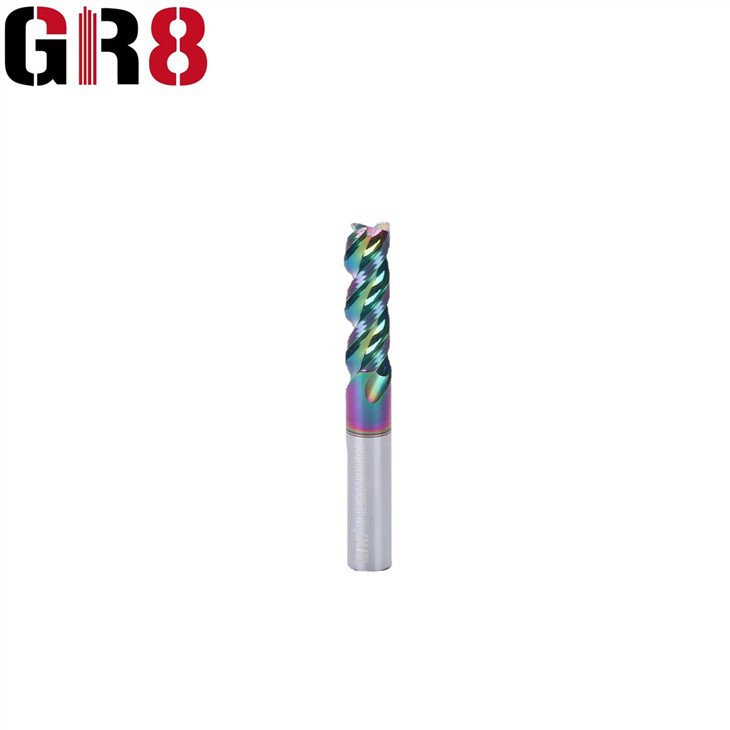

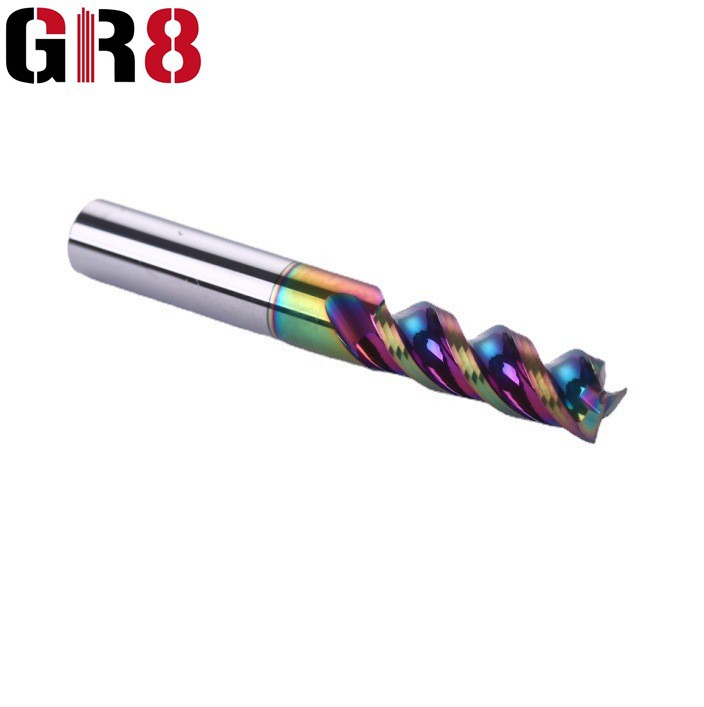

Foto dettagliate





Utensili da taglio con scanalatura a U con rivestimento DLC per alluminio	Fresa per scanalatura a U con rivestimento DLC per alluminio	Fresa per scanalatura a U con rivestimento DLC per alluminio





I nostri vantaggi



Ispezione in loco di tutti i processi, i registri di ispezione restano tracciabili per 3 anni.

Tutti gli ispettori sono qualificati con certificati internazionali.

WPS qualificati e saldatori professionisti garantiscono la qualità della saldatura.

Ispezione al 100% dei germogli finiti prima della spedizione.

Formazione regolare per il personale ispettivo





Confezione
