Fresa a candela con raggio angolare a 4 taglienti

Mostre sotto i riflettori

Descrizione

Nel campo della produzione moderna, utensili da taglio efficienti sono molto importanti per la qualità e l’efficienza della lavorazione. Questa fresa con raggio angolare a 4 taglienti è ampiamente utilizzata in vari campi grazie al suo materiale in carburo cementato, al raggio di raccordo e al rivestimento speciale. È un utensile da taglio efficiente per la lavorazione, con uno speciale design della scanalatura, che può fornire una superficie più liscia durante la lavorazione e ridurre il tempo richiesto per la lavorazione. Inoltre, dispone di quattro taglienti con lunghezza della scanalatura regolare, che possono lavorare in modo efficiente il raggio di raccordo nella parte inferiore della spalla di fresatura e migliorare la velocità di avanzamento, prolungando così la durata dell'utensile e migliorando la produttività.



Caratteristiche

1. Design della scanalatura: questa fresa con raggio angolare a 4 scanalature ha quattro scanalature, che possono ottenere una superficie più liscia durante la lavorazione. Allo stesso tempo, l'esistenza della scanalatura può anche ridurre i tempi di lavorazione e migliorare l'efficienza produttiva.



2. Progettazione del raggio di raccordo: la progettazione del raggio di raccordo consente alla fresa di ottenere una maggiore precisione. Soprattutto quando si tratta di materiali difficili come acciaio inossidabile, acciaio temprato e altre leghe, può fornire un effetto di taglio più accurato.



3. Rivestimento DLC speciale: la fresa è rivestita con uno speciale rivestimento DLC, che presenta molteplici vantaggi. In primo luogo, il rivestimento DLC può prevenire efficacemente la corrosione e proteggere gli utensili da taglio dall'ambiente esterno. In secondo luogo, il rivestimento DLC può anche prolungare la durata degli utensili e ridurre il rischio di usura e danni.



4. Selezione multi-dimensione: offre la scelta di dimensioni metriche e britanniche per soddisfare le diverse esigenze di lavorazione. Questa selezione multi-dimensione rende lo strumento più flessibile e versatile.



Applicazione



• Produzione di metalli: nel campo della produzione di metalli, in particolare quando si tratta di acciaio inossidabile, acciaio temprato e altri materiali, questa fresa con raggio angolare a 4 taglienti può fornire soluzioni efficienti e di alta precisione per la lavorazione.

• Settore aerospaziale: queste industrie richiedono precisione e qualità estremamente elevate dei pezzi e il pezzo prodotto da questa fresa ha specifiche uniformi e alta precisione, in grado di soddisfare questi requisiti.

• Officina di lavorazione: può soddisfare le esigenze di diversi materiali e attività di lavorazione e può fornire effetti di taglio accurati per la produzione di parti meccaniche.





Fabbrica





Descrizione del prodotto





Fresa ad angolo con raggio angolare in carburo cementato a 4 taglienti 55HRC con rivestimento





SPECIFICA	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 millimetri	12 mm	4 millimetri	50 mm
D4*16*D4*75L	R0.1-R0.5/R1	4 millimetri	16 mm	4 millimetri	75 mm
D4*20*D4*100L	R0.1-R0.5/R1	4 millimetri	20 mm	4 millimetri	100 millimetri
D5*15*D5*50L	R0.1-R0.5/R1	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	R0.1-R0.5/R1	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	R0.1-R0.5/R1	5 mm	25 mm	5 mm	100 millimetri
D6*18*D6*50L	R0.1-R0.5/R1	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	R0.1-R0.5/R1	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	R0.1-R0.5/R1	6 mm	30 mm	6 mm	100 millimetri
D8*24*D8*60L	R0.1-R0.5/R1	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	R0.1-R0.5/R1	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	R0.1-R0.5/R1	8 mm	35 mm	8 mm	100 millimetri
D10*30*D10*75L	R0.1-R0.5/R1	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	R0.1-R0.5/R1	10 mm	45 mm	10 mm	100 millimetri
D12*35*D12*75L	R0.1-R0.5/R1	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	R0.1-R0.5/R1	12 mm	45 mm	12 mm	100 millimetri



Tolleranze
Diametro del flauto	Tolleranza sul diametro della scanalatura	Tolleranza sul diametro del gambo
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Applicazione
Acciaio al carbonio Acciaio legato	Acciaio pretemprato	Altamente temprato				Acciaio inossidabile	Lega di rame	Lega di alluminio
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○

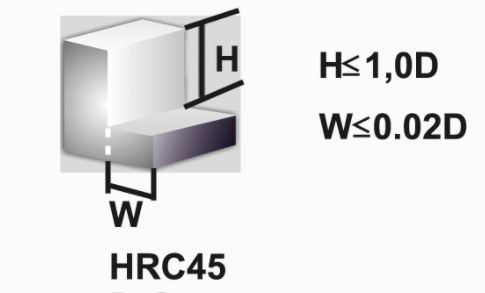

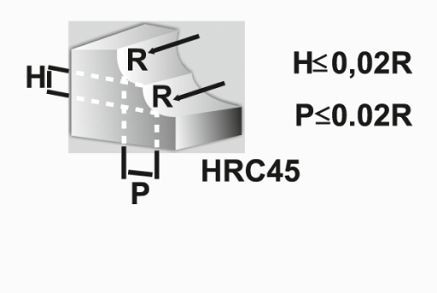

Parametri consigliati



Materiale	Acciaio al carbonio, acciaio legato, S45C, FC, FCD, SCM, S50C, SKS...		Acciaio legato, acciaio per utensili SCR, SNCM, SKD11, SKD61.NAK80		Acciaio duro, SKD11
Durezza	HRC30		HRC50		HRC60
Diametro	Velocità di taglio (VC) (mm-1)	Avanzamento (F) (mm-min)	Velocità di taglio (VC) (mm-1)	Avanzamento (F) (mm-min)	Velocità di taglio (VC) (mm-1)	Avanzamento (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 millimetri	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Elenco delle materie prime



Grado	Codice ISO	Composizioni chimiche (%)		Granulometria (um)	Proprietà fisico-meccaniche (maggiore o uguale a)			Rivestimento
		Wc	Co		Densità (g/cm3)	Durezza (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISINA
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISINA
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO NERO
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (BLU)

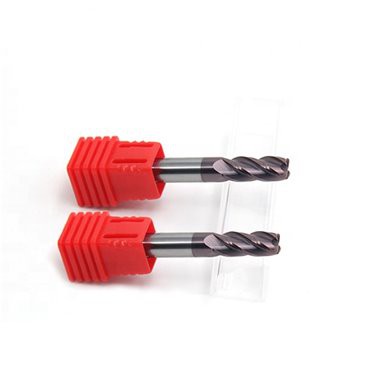

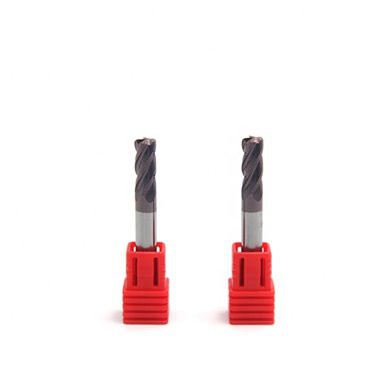

Foto dettagliate





Fresa per raggio angolare a 4 taglienti	Fresa in carburo con raggio angolare a 4 taglienti	Fresa in carburo di tungsteno a 4 taglienti con raggio angolare
